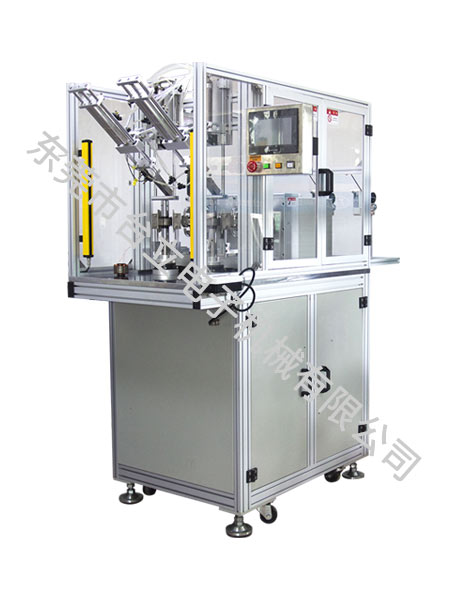

TL-S702A全自动双轴飞叉绕线机

TL-S702A全自动双轴飞叉绕线机

 详情说明


适用范围:

      本机适用于汽摩磁电机、汽车雨刷电机 、汽车空调、汽车鼓风机电机 、通风机、航模电机等定子或转子线圈的绕制。


产品描述:

      本机使用多轴运动控制卡控制驱动4轴马达及多颗气缸进行绕线,排线,夹线及中间抽头等全自动动作。绕线平整,连接迅速。

      可以选配自动张力系统,通过触摸面板可调节张力或每步序张力大小。

      整机可选配自动停车安全防护门及安全防护光栅。


技术参数:

型号(Model No)
TL-S702A
主轴(Number of Spindles) 2轴
控制器(Controller) 多轴运动控制卡
主轴电机(Main motor) 750W伺服电机
排线电机(Spresding motor) 400W伺服电机
转角电机(Pole changing motor) 步进电机配减速箱(可选配伺服电机)
最高转速(Speed)RPM 0-700
张力系统(Tension system) 永磁力式张力器(可选配电磁力式张力器)
适用线径(Wire size)MM 0.1-1.2(线径可定制)
电源电压(Power supply) 220V 50HZ
气压(Air supply) 4-7KG/CM2
机器重量(Weight)KG 200
机器尺寸(Dimensions L×W×H)MM 1750×900×1800

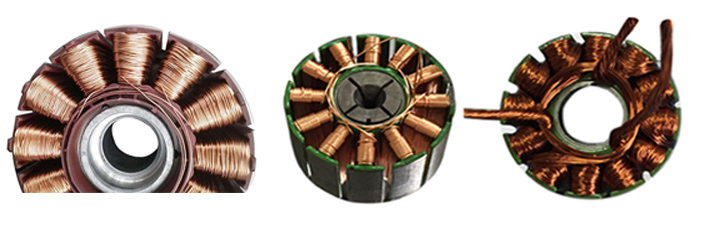

产品应用:


本公司为提升机种性能,不断研究开发,其规格、尺寸及配备若有变更,恕不另行通知。
